Cómo un edificio residencial transformó sus medidores eléctricos en una herramienta de gestión, trazabilidad y eficiencia operativa
En muchos edificios residenciales modernos, especialmente en modelos multifamily o edificios de renta, la energía eléctrica cumple un rol mucho más importante que simplemente alimentar departamentos, áreas comunes y servicios generales.
La energía impacta directamente en la operación, la administración, la transparencia frente a los residentes y la capacidad de tomar decisiones basadas en datos.
Sin embargo, existe una diferencia clave entre tener medidores instalados y contar con información eléctrica confiable para gestionar.
Un edificio puede tener decenas o cientos de medidores eléctricos, pero si esos datos no se capturan de forma continua, ordenada y trazable, la administración sigue dependiendo de procesos manuales, lecturas aisladas, planillas o revisiones puntuales.
Ese fue el punto de partida de un proyecto desarrollado por Mobtec en un edificio residencial multifamily ubicado en la comuna de San Miguel, Región Metropolitana.
Por razones de confidencialidad, no publicamos el nombre del cliente ni la dirección exacta del edificio. Sin embargo, sí podemos compartir el contexto técnico del trabajo realizado, la arquitectura implementada y los beneficios que este tipo de solución entrega a la operación diaria.
El objetivo fue claro: transformar una infraestructura de medición eléctrica existente en una fuente confiable de información para la operación, la trazabilidad, la submedición y la toma de decisiones energéticas.
El desafío: medir no es lo mismo que gestionar
En un edificio multifamily, la medición eléctrica cumple varias funciones críticas.
No solo permite conocer el consumo de cada departamento. También permite respaldar procesos internos, analizar consumos comunes, revisar desviaciones, detectar comportamientos anómalos y entregar mayor transparencia a la administración.
El problema aparece cuando la información eléctrica no está integrada en una plataforma de captura continua.
En ese escenario, pueden existir medidores instalados, pero la administración enfrenta dificultades como lecturas manuales, datos dispersos, poca trazabilidad histórica, dificultad para consolidar consumos, baja visibilidad sobre consumos comunes, dependencia de planillas y mayor riesgo de errores de registro.
En este tipo de proyectos, el problema no suele estar en la ausencia de medidores. El problema está en que esos medidores no siempre están integrados a una arquitectura que transforme sus lecturas en información útil.
Dicho de otra forma: el edificio podía medir, pero necesitaba gestionar mejor sus datos eléctricos.
El proyecto: integración de telemetría eléctrica en un edificio multifamily

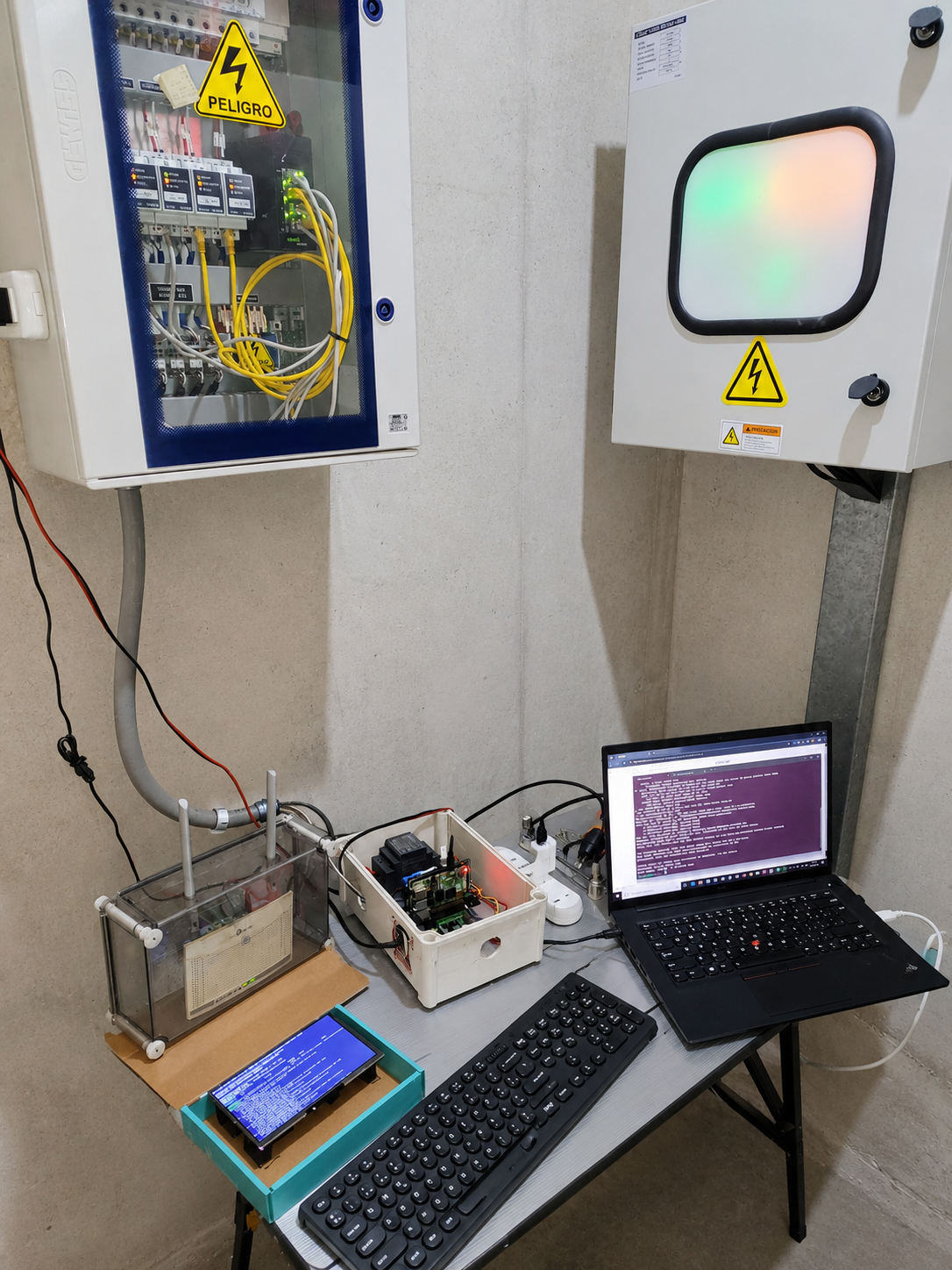

El proyecto consistió en configurar e integrar una red de medición eléctrica basada en medidores monofásicos, comunicación Modbus TCP y captura centralizada de datos.
La configuración técnica considera 153 puntos de medición activos, principalmente asociados a departamentos del edificio. Cada punto incluye datos como identificador Modbus, sensor asociado, unidad, marca, modelo, código técnico, tipo de medidor, estado activo, IP del gateway y puerto de comunicación.
La mayoría de los equipos corresponden a medidores Legrand modelo 412068, registrados bajo el código técnico legrand_412068, con comunicación Modbus TCP.
La solución se estructuró sobre tres componentes principales: medidores eléctricos instalados en terreno, red de comunicación Modbus TCP y un dispositivo de captura encargado de leer, procesar, calcular, almacenar y disponibilizar la información eléctrica.
El valor del proyecto no estuvo solamente en conectar medidores. El valor estuvo en ordenar la relación entre infraestructura eléctrica, comunicación industrial y datos operativos.
Escala técnica de la implementación
Uno de los aspectos más relevantes de este caso es su escala.
La configuración incluye 153 medidores activos, todos registrados como dispositivos monofásicos e integrados mediante comunicación Modbus TCP.
La red se encuentra distribuida a través de distintos gateways, lo que permite segmentar la comunicación y ordenar la lectura de los dispositivos por grupos de medidores. Esto es especialmente importante en edificios de varias plantas, donde la distribución física de tableros, shafts eléctricos y redes de comunicación hace necesario estructurar correctamente la arquitectura.
Cada medidor está configurado con parámetros técnicos específicos: ID Modbus, ID de sensor, unidad asociada, marca, modelo, código de interpretación, tipo de medidor, estado activo, IP del gateway y puerto de comunicación.
Esta estructura permite que cada lectura pueda relacionarse con una unidad específica y con un equipo físico determinado.
Además, el mapa Modbus utilizado para los medidores permite interpretar variables como voltaje, corriente y energía acumulada, aplicando direcciones, tipos de dato, unidades y escalas específicas según el modelo del equipo. En el caso del modelo Legrand 412068, el mapa considera variables como voltaje, energía acumulada y corriente.
Este punto es clave: en telemetría eléctrica no basta con que el medidor responda. También es necesario interpretar correctamente lo que responde.
Un error en la dirección Modbus, en el tipo de dato o en la escala puede generar información aparentemente válida, pero técnicamente incorrecta.
Por eso, la correcta configuración de los mapas de lectura es una parte crítica del éxito del proyecto.
Multifamily: por qué la telemetría de 15 minutos es crítica
En un edificio multifamily, la información eléctrica no puede depender de lecturas ocasionales.
Este tipo de operación necesita continuidad, trazabilidad y capacidad de análisis por intervalos. Por eso, en este caso, el edificio requiere registrar información de energía cada 15 minutos y potencia cada 15 minutos.
Esto es especialmente importante porque los datos eléctricos no solo sirven para mirar consumos acumulados. También permiten analizar comportamiento, demanda, horarios de uso, consumos base, desviaciones y posibles oportunidades de eficiencia.

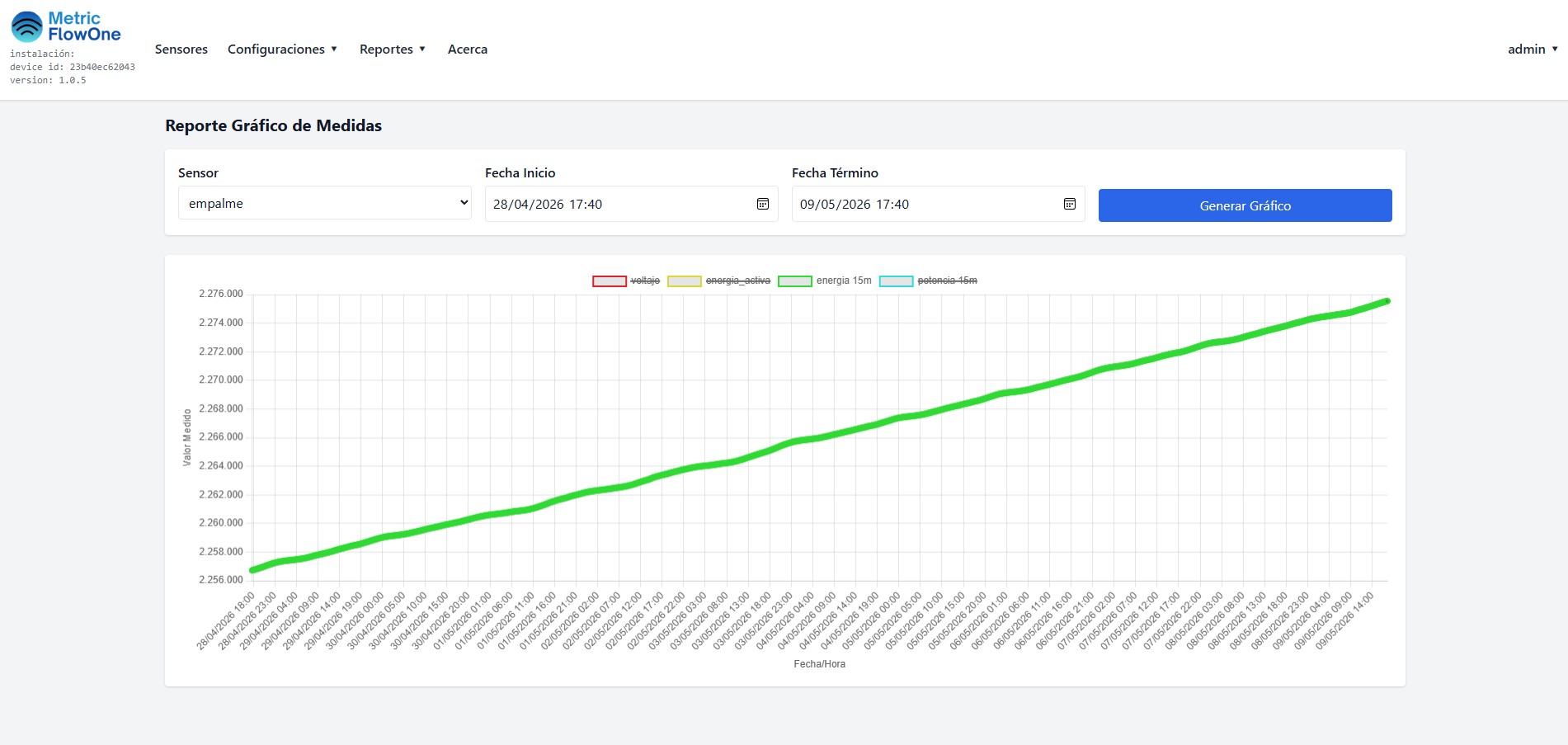

La lectura de energía y potencia en intervalos de 15 minutos permite construir una visión mucho más precisa de la operación eléctrica del edificio.
Con esta información, la administración puede revisar cómo se comporta cada unidad, qué consumos aparecen en horarios de baja demanda, qué cargas comunes mantienen consumo permanente, cómo evoluciona la potencia durante el día y si existen patrones repetitivos o consumos anómalos.
Este tipo de datos es especialmente valioso porque permite pasar desde una visión mensual del consumo a una visión operacional.
No se trata solo de saber cuánto se consumió al final del mes. Se trata de entender cuándo, cómo y dónde se produjo ese consumo.
Continuidad incluso sin internet: tranquilidad para la operación
Uno de los elementos más importantes de la solución implementada es que el dispositivo de captura puede operar incluso cuando no existe conexión a internet.
Esto entrega una ventaja clave para la administración del edificio: la continuidad de la medición no depende completamente de la conectividad externa.
En muchos edificios, una interrupción de internet puede generar vacíos de información si todo el proceso de captura depende exclusivamente de la nube. Esos vacíos pueden afectar análisis posteriores, procesos administrativos, revisión de consumos, cálculos de energía, cálculos de potencia y trazabilidad histórica.
La solución de Mobtec aborda este problema desde el borde, permitiendo que el dispositivo continúe capturando y calculando información localmente.
Esto significa que, aunque exista una interrupción temporal de internet, el sistema puede seguir procesando los datos eléctricos del edificio y mantener continuidad en los registros de energía y potencia de 15 minutos.
Para un edificio multifamily, esto entrega tranquilidad operacional.
No se trata solamente de tener un dashboard disponible cuando hay conexión. Se trata de contar con una arquitectura diseñada para que la medición crítica siga ocurriendo incluso en condiciones imperfectas.
En la práctica, esto permite reducir pérdida de datos por cortes de internet, mantener continuidad de medición, respaldar cálculos de energía y potencia cada 15 minutos, sincronizar información posteriormente y mejorar la confianza en la trazabilidad histórica.
Este punto es central: en gestión energética, la confiabilidad no depende solo de medir. Depende de medir de forma continua, incluso cuando la conectividad falla.
De la medición a la acción: submedición para mejorar la operación
Uno de los principales beneficios de contar con submedición eléctrica no es solo saber cuánto consume el edificio.
El verdadero valor aparece cuando la administración puede identificar qué elementos generan consumo, cuándo consumen y si ese consumo tiene sentido desde el punto de vista operativo.
Cuando los consumos relevantes del edificio están medidos o integrados a una plataforma de telemetría, se abren oportunidades concretas de gestión.
La administración puede comenzar a responder preguntas como:
¿Qué equipos siguen consumiendo energía durante la noche?
¿Qué consumos permanecen activos cuando la demanda del edificio es baja?
¿Existen cargas que podrían apagarse, reducirse o programarse?
¿Hay consumos base que se mantienen sin justificación operacional?
¿Qué equipos explican una parte importante del consumo común?
¿Se puede ajustar la operación sin afectar el servicio a los residentes?
Esto es especialmente relevante en edificios multifamily, donde existen consumos comunes asociados a ascensores, bombas, iluminación, ventilación, portones, salas técnicas, sistemas de seguridad, comunicaciones y equipos auxiliares.
La submedición permite pasar de una mirada general del consumo eléctrico a una mirada operacional.
Ya no se trata solo de decir “el edificio consumió más”. Se trata de entender qué parte del edificio consumió más, en qué horario y bajo qué condición operativa.
Ejemplo operativo: ascensores y gestión por demanda
Un ejemplo concreto es el análisis del consumo asociado a ascensores.
En muchos edificios, los ascensores representan una carga relevante dentro de los consumos comunes. Su consumo no depende solamente de los viajes realizados, sino también de los sistemas que permanecen activos durante los periodos de espera, como iluminación, ventilación, electrónica de control, displays, sistemas auxiliares y otros componentes.
Cuando el edificio cuenta con submedición, es posible analizar si el consumo de ascensores se mantiene activo durante horarios de baja demanda.
Por ejemplo, si un edificio tiene dos ascensores y los datos muestran que después de las 00:00 horas la demanda de uso disminuye de manera significativa, la administración podría evaluar una estrategia operacional donde uno de los ascensores permanezca fuera de servicio durante parte de la noche, manteniendo disponible el segundo equipo.
Esta medida no debe aplicarse de forma automática. Debe evaluarse considerando seguridad, accesibilidad, normativa aplicable, tiempos de espera, recomendaciones del proveedor de mantenimiento, experiencia de los residentes, criticidad operacional y disponibilidad ante emergencias.
Sin embargo, desde el punto de vista energético, la submedición permite identificar si existe una oportunidad real.
Con datos reales de submedición, el edificio puede evaluar medidas operativas como dejar un ascensor fuera de servicio durante horarios de baja demanda. Dependiendo del patrón de uso y del consumo en espera del equipo, este tipo de medida podría generar ahorros relevantes, eventualmente del orden de 20% a 30% del consumo asociado a ascensores, siempre que sea validado con medición real y sin afectar la calidad del servicio.
Este es precisamente el valor de la telemetría: permite que las decisiones de eficiencia no se basen en intuiciones, sino en datos reales del edificio.
La eficiencia comienza con datos confiables
Muchas veces se habla de eficiencia energética como si fuera un conjunto de recomendaciones generales: apagar luces, cambiar equipos, ajustar horarios o modificar hábitos.
Pero en edificios con múltiples cargas y operación continua, las decisiones de eficiencia deben estar respaldadas por datos.
La submedición permite identificar oportunidades específicas, no supuestos generales.
Por ejemplo, permite detectar si una bomba consume en horarios donde no debería operar, si un sistema de ventilación permanece encendido sin necesidad, si la iluminación común tiene un consumo base muy alto, si un equipo auxiliar mantiene consumo durante toda la noche o si un ascensor presenta consumo relevante incluso sin uso.
Sin datos, muchas decisiones se toman por percepción.
Con datos, la administración puede priorizar.
Esto es fundamental porque no todas las medidas de eficiencia tienen el mismo impacto. Algunas pueden generar ahorros marginales. Otras pueden afectar la operación si no se evalúan correctamente. Y algunas pueden revelar problemas ocultos que antes no eran visibles.
La telemetría permite separar las buenas ideas de las buenas decisiones.
Trazabilidad: respaldo para la administración
Otro beneficio importante de este proyecto es la trazabilidad.
En un edificio multifamily, la administración necesita contar con información ordenada y defendible. No basta con decir que un consumo fue registrado. Es necesario poder relacionar ese consumo con un medidor, una unidad, una variable y un periodo de tiempo.
La trazabilidad permite responder preguntas como:
¿Qué medidor corresponde a cada unidad?
¿Está activo el punto de medición?
¿Qué modelo de medidor se utiliza?
¿A través de qué gateway se lee?
¿Qué variable se está capturando?
¿Qué escala se aplica a la lectura?
¿Existe continuidad histórica?
¿Se puede revisar el comportamiento de consumo en el tiempo?
En edificios residenciales, esto tiene un valor especialmente importante porque la información eléctrica no solo afecta la operación técnica. También influye en la relación con residentes, propietarios, arrendatarios y administradores.
Cuando cada lectura está correctamente asociada a una unidad y a un dispositivo, la administración cuenta con una base más sólida para revisar consumos y responder consultas.
Antes del proyecto: datos eléctricos difíciles de convertir en gestión
Antes de una implementación de este tipo, es común que los edificios tengan una brecha entre la infraestructura instalada y la información realmente disponible.
Pueden existir medidores, tableros y comunicaciones, pero si no existe una plataforma que capture y ordene los datos, la administración sigue operando con baja visibilidad.
La información queda dispersa.
Las revisiones toman tiempo.
Los consumos comunes no siempre se entienden.
Las oportunidades de eficiencia no se pueden validar.
Y las decisiones se toman con información incompleta.
En ese contexto, el edificio puede tener datos, pero no necesariamente información confiable.
La diferencia es clave.
Un dato aislado puede decir cuánto marcaba un medidor en un momento específico.
Una plataforma de telemetría permite construir una historia: cómo evoluciona el consumo, qué unidades presentan comportamientos distintos, qué cargas operan en horarios de baja demanda, dónde aparecen inconsistencias y qué información puede usarse para tomar decisiones.
Después del proyecto: una base técnica para gestionar mejor
Con la implementación de la red de telemetría, el edificio queda en una posición mucho más sólida para gestionar su información eléctrica.
La administración puede identificar cada medidor por unidad, consultar variables eléctricas relevantes, mantener una estructura ordenada de dispositivos activos, integrar medidores mediante comunicación Modbus TCP y centralizar información que antes podía estar dispersa.
Además, puede calcular energía y potencia en intervalos de 15 minutos, mantener continuidad incluso ante fallas de internet, construir una base histórica para análisis, reducir dependencia de revisiones manuales y evaluar oportunidades reales de eficiencia operativa.
El beneficio no está solamente en automatizar lecturas.
El beneficio está en crear una base confiable para operar mejor.
Cuando los datos eléctricos son continuos, trazables y correctamente interpretados, la administración puede tomar decisiones con mayor certeza.
Beneficios para el edificio
Este tipo de proyecto entrega beneficios concretos en varias dimensiones.
Primero, entrega mayor visibilidad operacional. La administración deja de depender exclusivamente de verificaciones puntuales y puede avanzar hacia una visión estructurada del comportamiento eléctrico del edificio.
Segundo, mejora la trazabilidad de la información. Cada medidor queda asociado a una unidad, un identificador técnico, un modelo, un gateway y una configuración de lectura.
Tercero, permite contar con datos de energía y potencia cada 15 minutos, lo que entrega una mirada mucho más precisa que una lectura mensual o diaria.
Cuarto, entrega continuidad operativa incluso sin internet, ya que el dispositivo puede seguir capturando y procesando información localmente.
Quinto, reduce la incertidumbre asociada a lecturas manuales, planillas dispersas o registros difíciles de validar.
Sexto, mejora el respaldo frente a consultas de residentes, propietarios, arrendatarios o administradores.
Y séptimo, crea una base real para eficiencia energética, porque no se puede optimizar lo que no se mide bien.
Conclusión: antes de optimizar, hay que medir bien
Este proyecto en un edificio multifamily de San Miguel demuestra que la telemetría eléctrica no debe entenderse solo como una herramienta de visualización.
Su valor es mucho mayor.
Permite transformar medidores eléctricos en una fuente confiable de información para la operación.
Permite registrar energía y potencia cada 15 minutos.
Permite mantener continuidad incluso sin internet.
Permite entregar trazabilidad por unidad.
Permite analizar consumos comunes.
Permite detectar oportunidades de eficiencia.
Y permite tomar decisiones con datos reales, no con intuiciones.
En edificios con múltiples consumos comunes, como ascensores, bombas, iluminación, ventilación, portones y sistemas auxiliares, la diferencia entre tener datos y no tenerlos puede traducirse en decisiones concretas: apagar equipos en horarios de baja demanda, ajustar horarios de operación, detectar consumos permanentes injustificados, validar oportunidades de ahorro, respaldar consultas internas y mejorar la gestión de la administración.
En este caso, la integración de más de 150 puntos de medición mediante comunicación Modbus TCP permitió al edificio avanzar hacia una gestión eléctrica más ordenada, más transparente y mejor preparada para el análisis.
Para Mobtec, este tipo de proyectos confirma una idea central:
La eficiencia energética no empieza con un dashboard. Empieza cuando los datos que alimentan ese dashboard son confiables.
Y en edificios multifamily, donde la información eléctrica tiene impacto operativo, administrativo y económico, esa confianza es fundamental.
En Mobtec ayudamos a edificios, industrias y organizaciones con alto consumo eléctrico a transformar sus mediciones en información confiable para la gestión.
Integramos medidores eléctricos, redes Modbus, sistemas de captura de datos y plataformas de visualización para que la energía deje de ser una caja negra y se convierta en una herramienta de control operativo.
Antes de optimizar, hay que medir bien.
